핀밀(Pin Mill) 분쇄기

핀밀(Pin Mill)은 3~5mm 내외 중간 크기의 원료를 분말 형태로 분쇄하기 위한 분쇄기입니다.

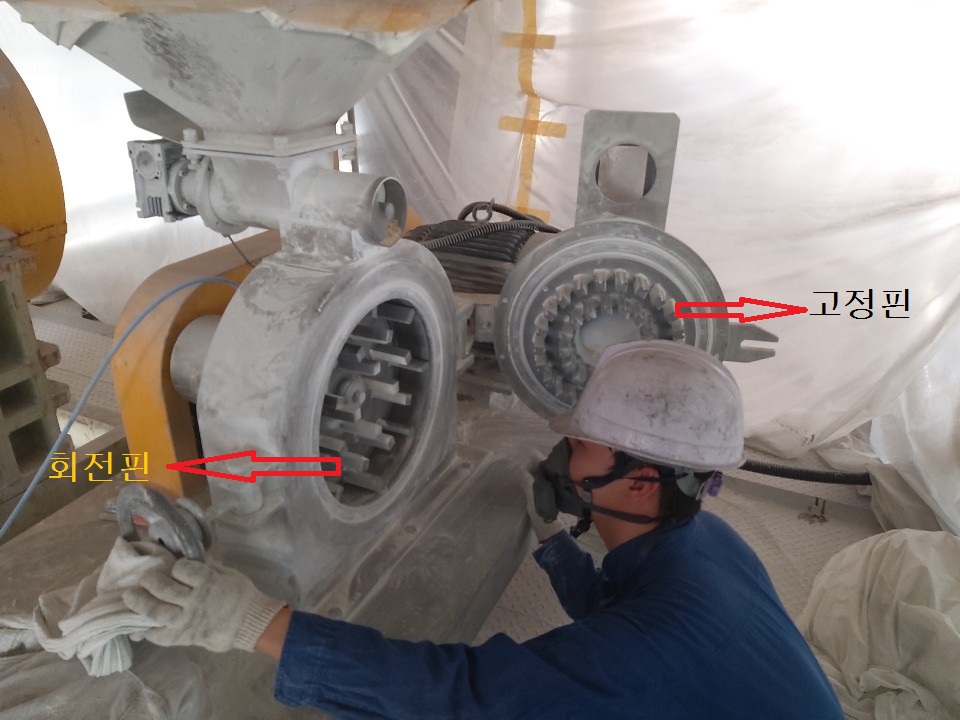

고정핀과 회전핀으로 내부 분쇄부가 구성되어 있으며, 내부에 Mesh(메쉬) Screen 이 장착되어 있어 일정 부분 입도 제어가 가능합니다.

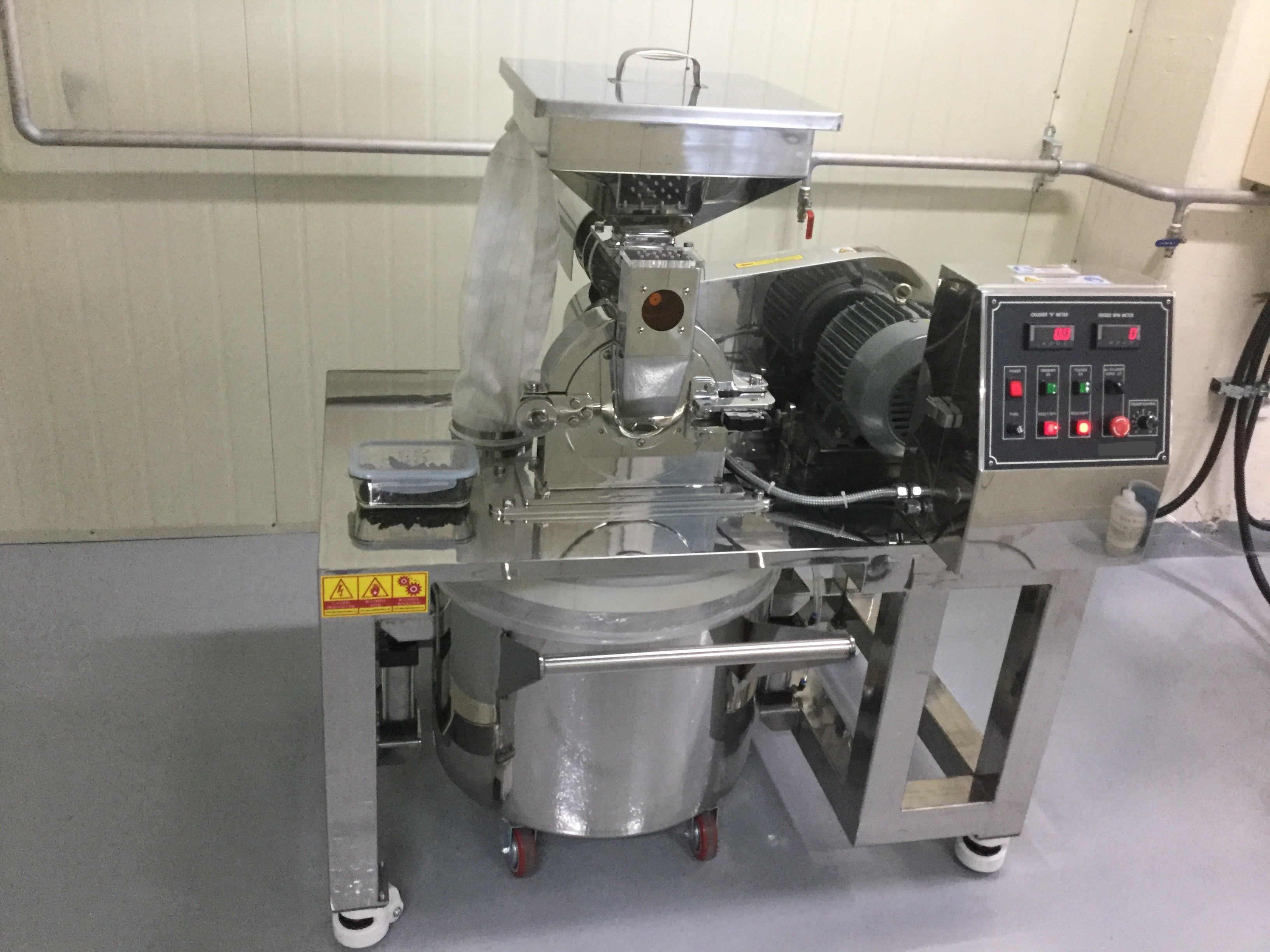

핀밀(Pin Mill)





구동원리는 고정핀 사이에 회전핀이 고속으로 회전하면서 내부 Screen을 통과하여 하단부 베셀을 통하여 분쇄품을 회수하는 방식입니다.



회전 핀은 R.P.M 속도 조절이 가능하며, 내부 Screen 도 타공망 크기별로 장착이 가능합니다.

고속으로 운전할수록 내부 Screen 타공망이 작을수록 미분의 분말을 얻을 수 있습니다.





핀밀(Pin Mill) 내부 모습과 내부 장착된 Screen



핀밀(Pin Mill)은 Pin의 타격을 이용하기 때문에 마찰열이 발생하여 분쇄품이 내부에서 녹거나, 원료의 특성(딱딱한 정도)등에 따라 내부 장착된 Screen이 파손되어 분쇄품에 섞여 들어갈 위험도 있습니다.



보통 핀밀(Pin Mill)운용 시 회수 구 부위에 영구자석등을 사용하여 Screen 파손에 대비하는 경우도 있습니다.

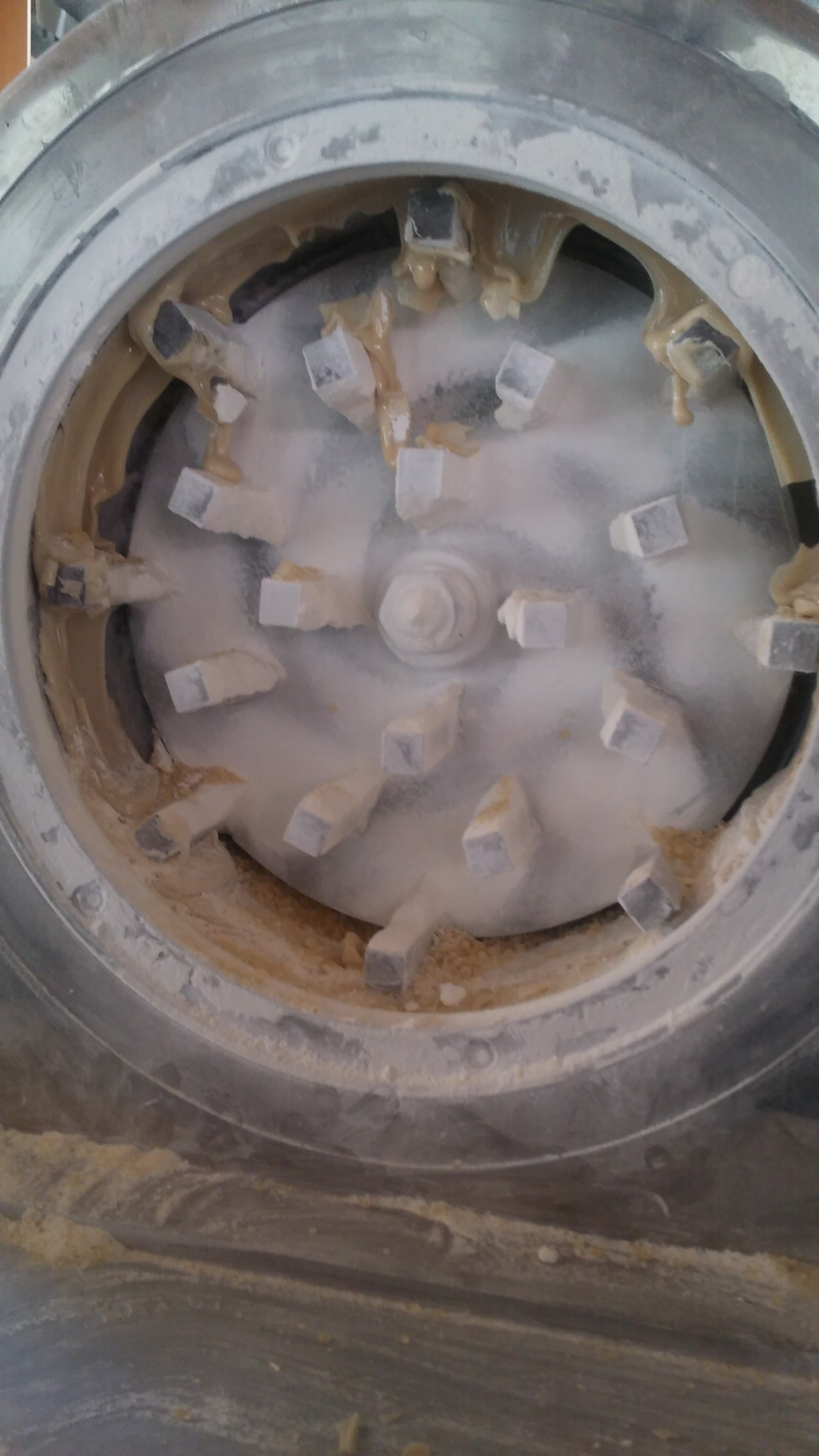

핀밀(Pin Mill) 내부 원료 압착 현상(좌)과 Screen 파손(우)



마모 등의 대책에 대해서는 내부 핀 재질을 초경합금 또는 지르코니아 성분의 재질을 사용하기도 하나, Screen의 재질을 내마모성의 재질로 대체가 어려워 마모성이 있는 원료의 분쇄에는 적합하지 않습니다.



일정 크기의 1차 파쇄 및 조분쇄 용도로 주로 사용되며, 입자 분포가 거칠어 사용용도에 따라서는 별도의 분급 작업이 필요할 수도 있습니다.
